UBICAZIONE INTERVENTO

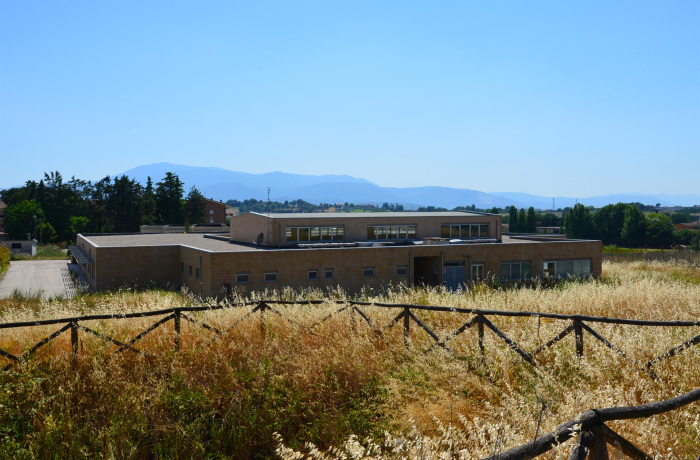

L’intervento ricade nel Comune di Anagni in località Osteria La Fontana
DESCRIZIONE PROGETTUALE DELL’INTERVENTO
Elenco funzioni Dotazione Mq/alunno (Tot. Alunni 125) Dimensioni funzioni Attività Didattiche normali 1,80 Circa mq.225 (n.5 aule) Attività speciali (laboratori) Circa mq.225 (n.5 laboratori) Attività Interciclo 0,64 Circa mq 80 Attività Integrative 0,40 Circa mq. 50 Mensa 0,70 Circa mq. 87 Connettivo 1,54 Mq. 195 Palestra Tipo A1 Mq 330
VOCI DI CAPITOLATO
La struttura è caratterizzata da un sistema tradizionale (travi, pilastri, solai misti) in c.a. gettato in opera; i pilastri perimetrali sono arretrati rispetto al filo esterno dell’edificio per consentire la continuità della facciata e la coibentazione dei pilastri stessi. I solai di tutti i piani sono eseguiti in opera con predalles armate e polistirolo. I solai dei piani terra, seminterrati o interrati saranno sempre completamente isolati e distaccati dal terreno sottostante o lateralmente contiguo onde consentire l’ispezionabilità dei servizi che saranno allocati nell’intradosso del 1° solaio. I solai di copertura realizzati a terrazzo prevedono un massetto di cretoni per la formazione di pendenze non inferiori al 2%. Le pareti esterne di chiusura verticale opaca degli edifici dovranno sono in muratura facciavista realizzata con blocco architettonico liscio o slittato con superficie liscia, bugnata o rigata, con dimensioni modulari di cm s30xh20xl50 di colore serie graniti o carrara posati con malta bastarda addittivata con coloranti e idrofughi. Tutti gli ambienti interni, quali aule normali e speciali, uffici e aule per le attività collettive, palestre, servizi igienici, ecc. dovranno avere i vani finestra prospettanti all’esterno o su patii per numero e dimensioni tali da assicurare l’illuminamento ed il ricambio d’aria previste dalle vigenti normative. In corrispondenza dei terrazzi scoperti sopra il massetto di pendenza, sarà realizzata l’impermeabilizzazione, l’isolamento termico come risultante dal calcolo e verifica secondo la Legge 10/91; saranno poi messi in opera un telo di TNT e uno strato di cm 10 di ghiaia di fiume. La copertura della palestra sarà invece realizzata con strati portante di perlinato di legno di cm3, impermeabilizzazione, isolamento termico strato di aria per la ventilazione e manto di guaina ardesiata. Gli intonaci delle pareti e dei soffitti di tutti gli ambienti interni sono rifiniti con intonaco del tipo civile a tre strati e muratura facciavista realizzata con blocco liscio. L’intera superficie è pavimentata con marmette di cemento con superficie superiore levigata in cemento e graniglia di marmo a uno o più colori correnti di dimensioni 30×30 cm, spessore 25 mm, piastrelle e pezzi speciali in gres fine porcellanato. I serramenti di finestre sono in profilati in alluminio anodizzato preverniciato dello spessore di 50/55 mm., a taglio termico, apribili, completi di cerniere e maniglie ed ancorati su telaio con squadrette tagliate da barre trafilate con colla speciale (a due componenti per alluminio).
SISTEMAZIONI ESTERNE
Le superfici esterne, oltre a marciapiedi piazzali ed aree verdi, sono attrezzate per attività sportive.
